<ARCHICAD23 >
目的

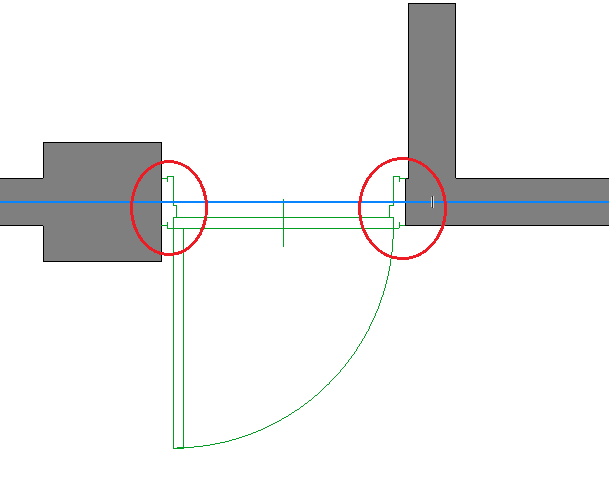

▼下図の様に、柱や壁に建具枠をピッタリ付けたいが付かない時がございませんでしょうか。
手順
▼そのような場合には（建具の設定）にて枠の調整を行います。
（カスタム設定）⇒（縦枠）⇒（逃げ）の寸法を（枠見付 ✚ 戸当たりの見付）の値の合計値に設定 し ます。
▼この様に柱や壁に枠がピッタリ付きました。
建具関連ナレッジ
立面図・断面図の建具に建具記号を記載したい
https://support.graphisoft.co.jp/hc/ja/articles/360023035413
平面図で建具下の要素を表示しない方法
https://support.graphisoft.co.jp/hc/ja/articles/900000906126
