<ARCHICAD23 >
現象

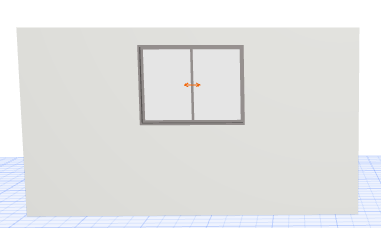

高い位置にある建具が平面図で表示されない。
原因
壁の平面図の表示が「切断面のみ」になっていて、

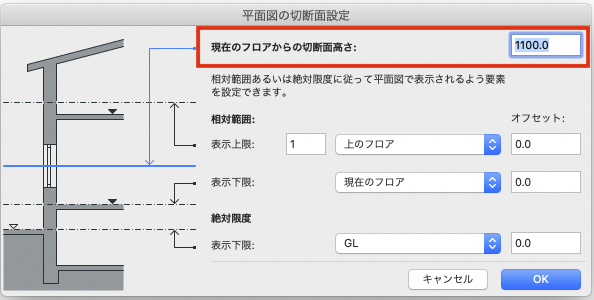

「平面図の切断面高さ」より高い位置に建具がある場合、平面図で表示されないことがあります。
解決方法

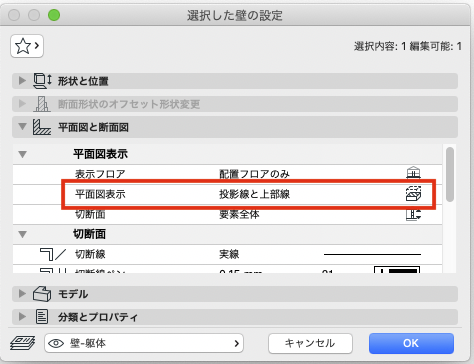

建具が配置されている壁の設定を開き、
平面図と断面図>平面図表示 を「投影線と上部線」に変更すると表示されます。
↓
<ARCHICAD23 >
高い位置にある建具が平面図で表示されない。
壁の平面図の表示が「切断面のみ」になっていて、
「平面図の切断面高さ」より高い位置に建具がある場合、平面図で表示されないことがあります。
建具が配置されている壁の設定を開き、
平面図と断面図>平面図表示 を「投影線と上部線」に変更すると表示されます。
↓
