梁の断面図に×印を表示させる方法です。ここでは断面形状で作成する方法をご紹介します。
目的
梁断面図に×印を書き込みたい。
手順
1.断面形状で梁の塗りつぶしを作成します。
断面形状の作成方法については下記リンクを参照ください。
■断面形状を編集(Archicad 26 ヘルプ)
2.断面形状を×状に分割（斧ツール）します。
3.使用項目を「梁」に・塗りつぶし・材質・線種などを調整し、名前を付けて保存します。

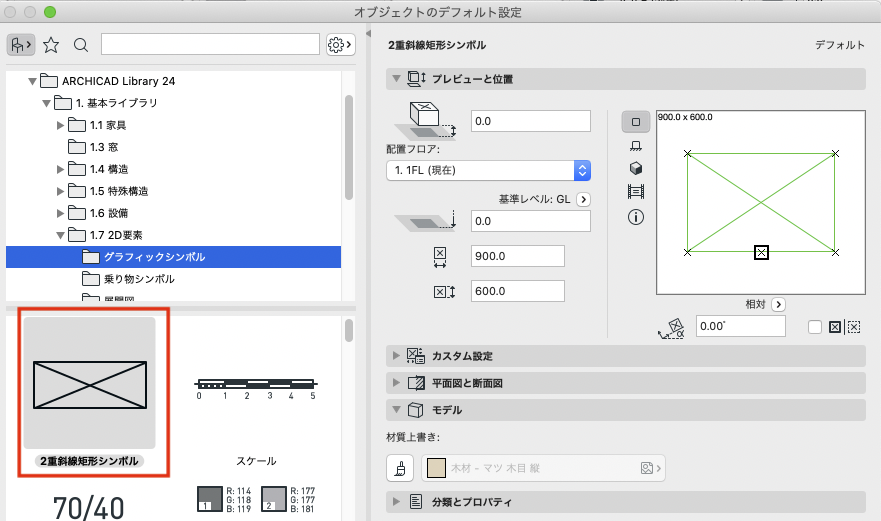

上記以外では2D（線ツールなど）で加筆するか、オブジェクト（2Dシンボル）を配置する方法があります。
