柱の輪郭線が表示されない

Avatar
甲斐 久美子
  • 更新
フォローする

<ARCHICAD23 >

現象

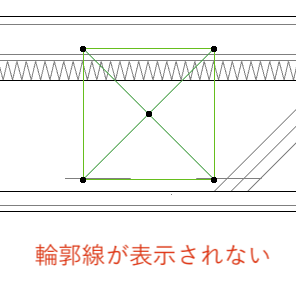

平面図で、壁の中にある柱の輪郭線が表示されない。
断面のシンボルだけが表示されている。




原因

ビルディングマテリアルの優先度が柱＜壁になっているためです。



解決方法

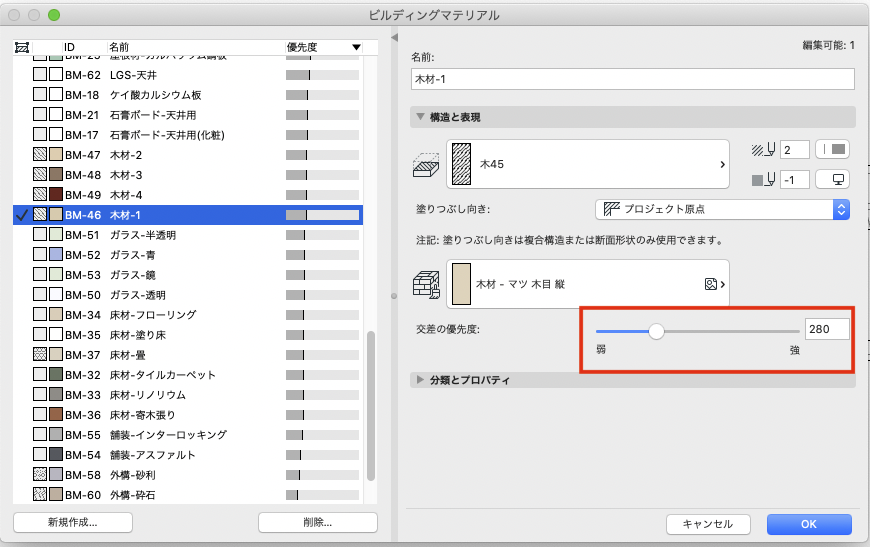

メニュー：オプション＞属性設定＞ビルディングマテリアル　を開き、
柱のマテリアルの優先度を高くしてください。




結果

柱の輪郭が表示されました。
