モルフツール円錐の作成方法

ARHICADで円錐を作成する方法についてです。

円錐の形状をARCHICADにて作成するには回転モルフを利用すると簡単に作成できます。

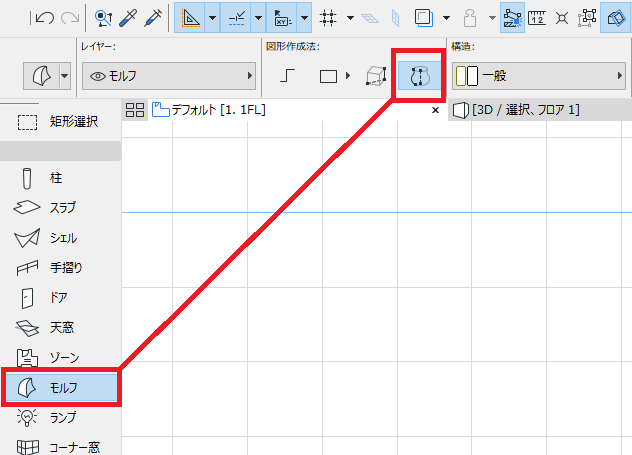

1.モルフツールを選択し、図形作成方法を「回転」に変更する。

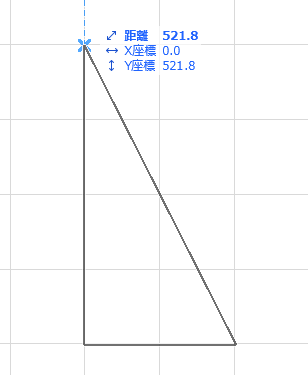

2.直角三角形を作成

※あらかじめ円の半径と高さを決めておくと良いです。

3.回転軸を設定する。

今回は、上の頂点と左下の頂点を軸として利用します。

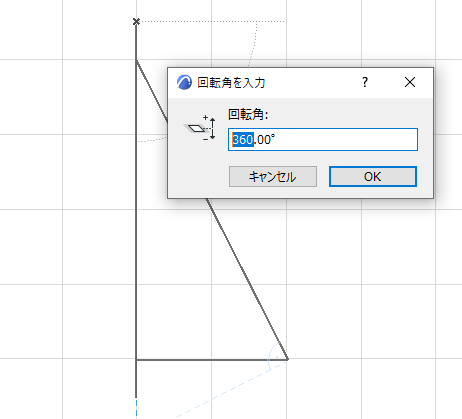

4.回転角を「360°」に設定

5.円錐が作成できました。

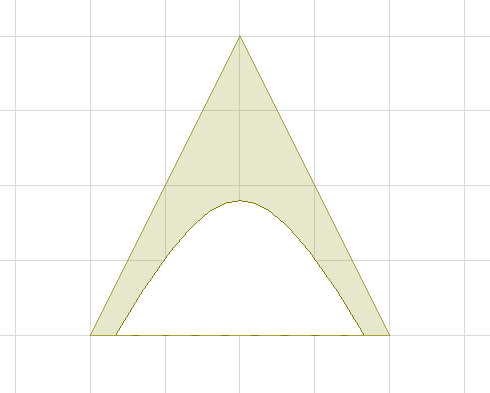

▼平面図

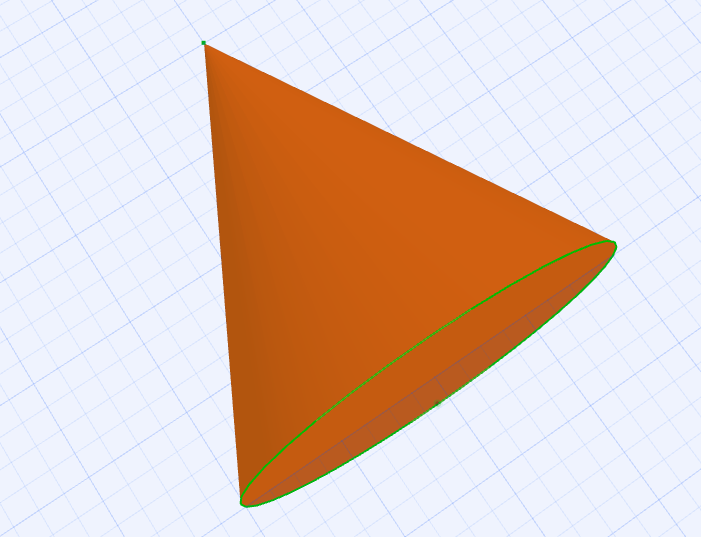

▼3D

円錐が作成できました。

今回は平面図にて作成を行いましたので横向きになっておりますが、立面図などでも作成ができますので、Z方向の頂点を持ってきたい場合は立面図にて作成すると簡単に作成できます。
