<ARCHICAD24 >
現象

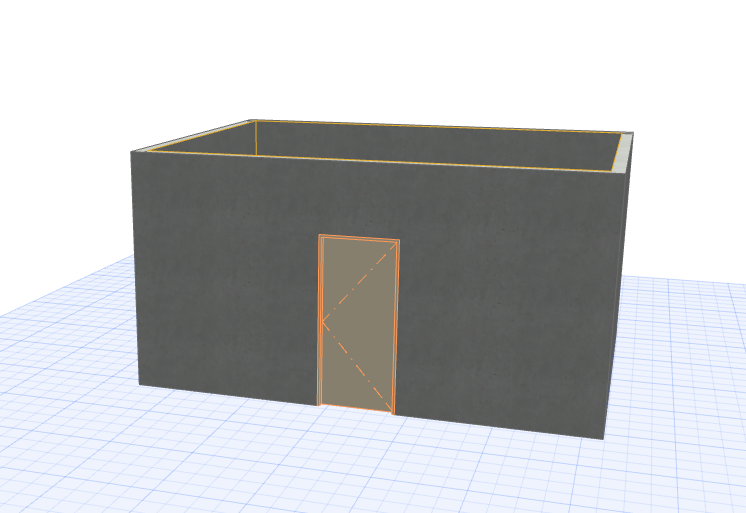

建具を壁に設置したが平面図に表示されない。(平面図の切断面設定などは正常)

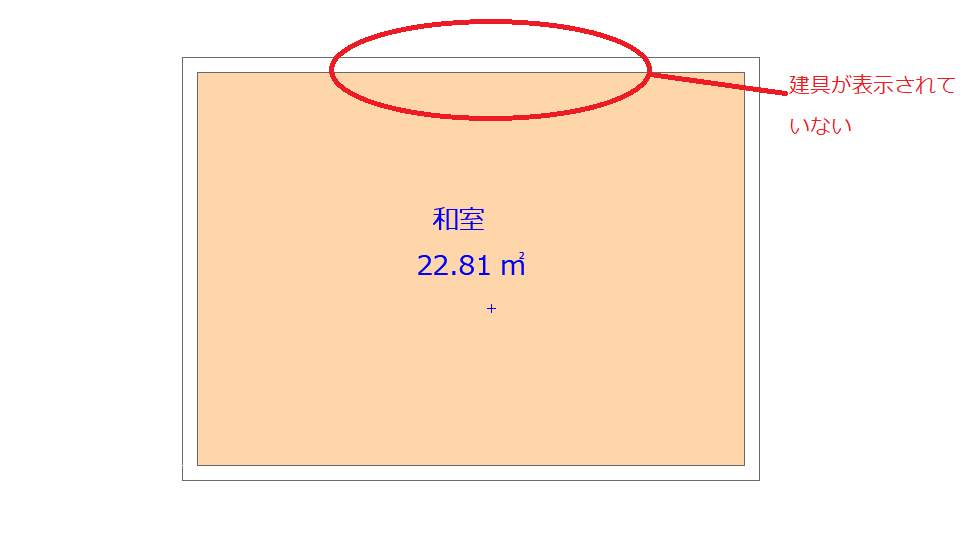

▼平面図では壁に建具が表示されていない。この時平面図の切断面設定は適切な設定になっています。
原因
壁の平面図設定の表示が原因です。

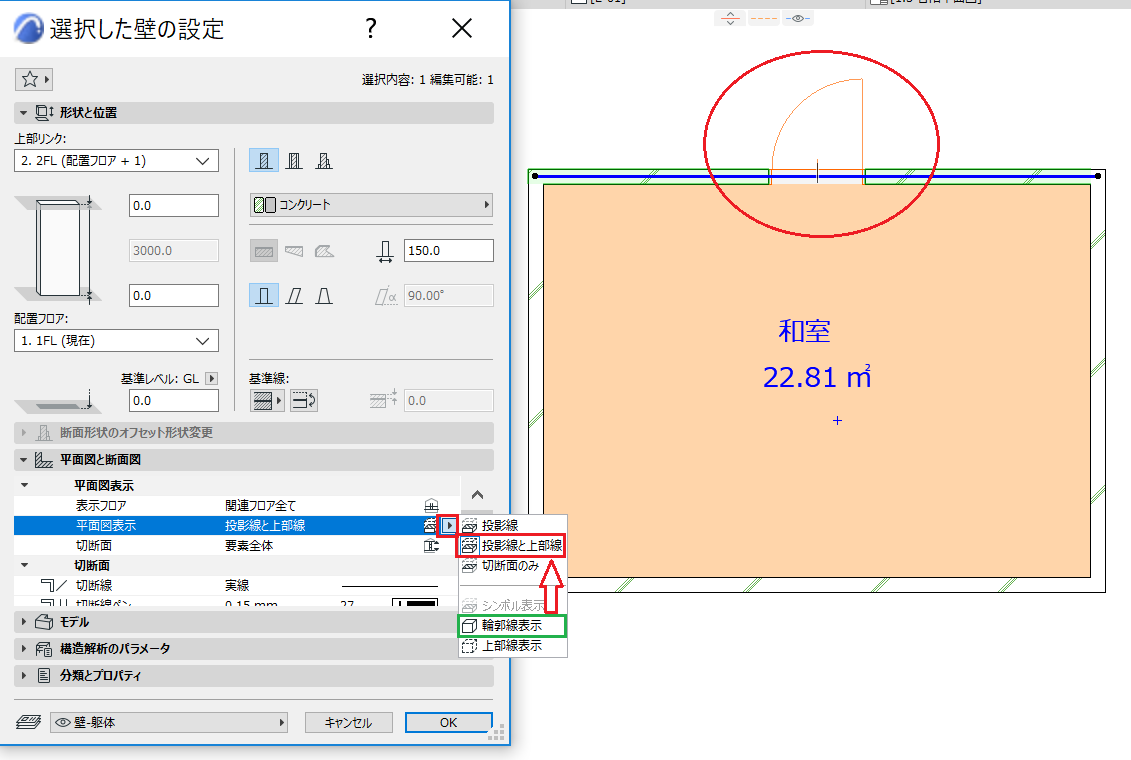

壁の設定が(輪郭線表示)になっている場合は、(投影線と上部線)に変更されてみてください。
(輪郭線表示とは)
投影属性を使用して要素全体の輪郭が表示されます (投影属性は、設定ダイアログボックスの[平面図と断面図]パネルの「輪郭線」コントロールを使用して、要素ごとに設定します)。
