手摺の親柱が表示されないときの解決方法

手摺を作図した際、親柱の設定はされていても親柱が３Dで表示されていないときがありませんか？

そんなときに再度、親柱を配置させる方法です。

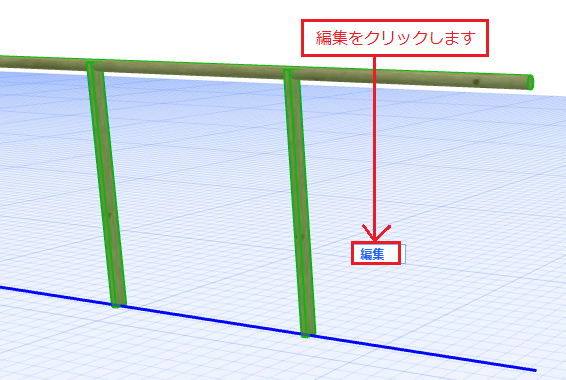

①3D＞手摺選択＞「編集」をクリックします

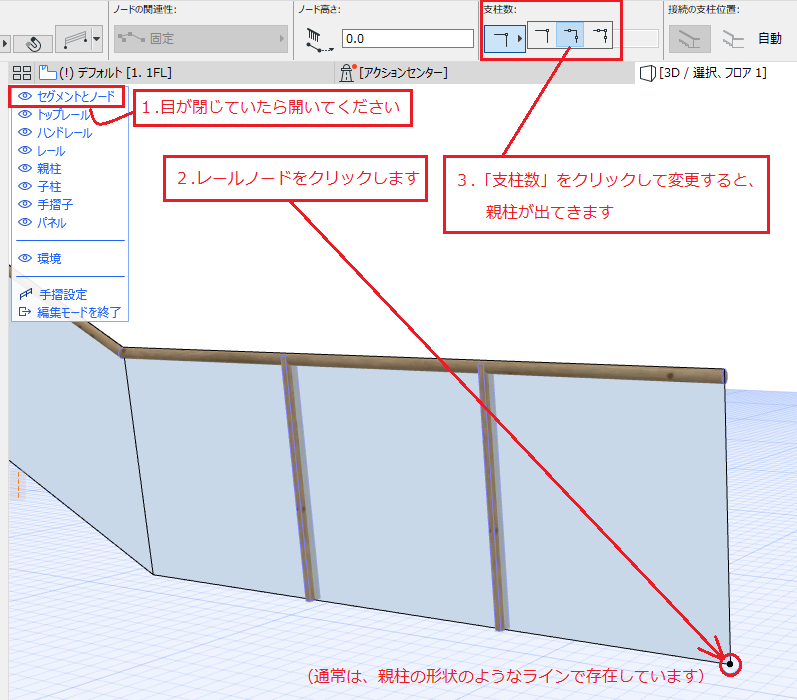

➁１.セグメントとノードの目を確認＞２.レールノードをクリックします＞３.支柱数を変更します

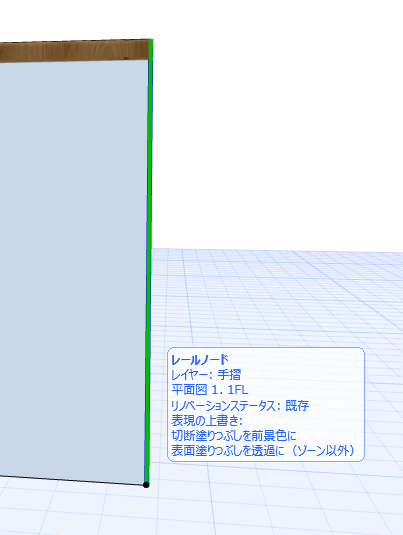

※レールノードを選択した状態

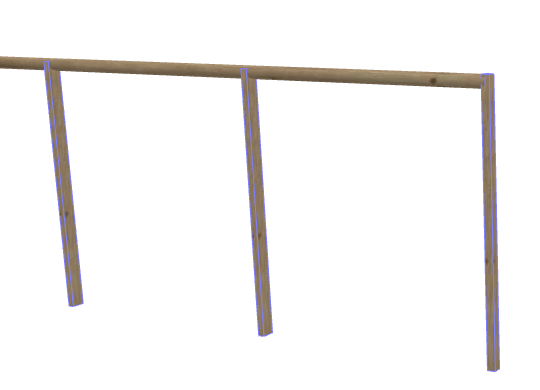

▼このように親柱をふたたび表示することができます
