<Archicad 24>
目的

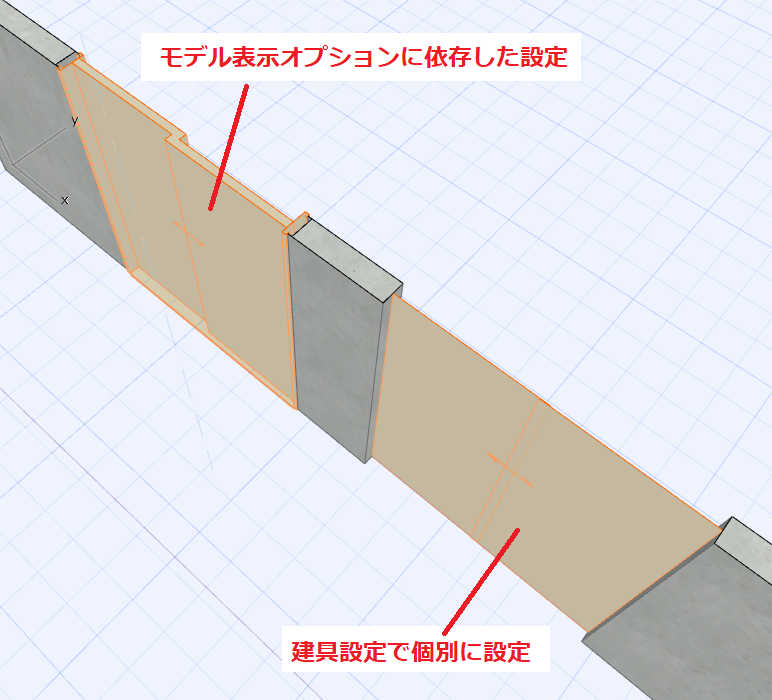

３Dパースで３D切断をした時に、建具の厚さが薄い板のようになっているときがありませんか？
詳細表示になっている建具もあれば、薄い板になっている建具もある…そんなときは建具のモデル表示をご確認ください。
手順
設定箇所①

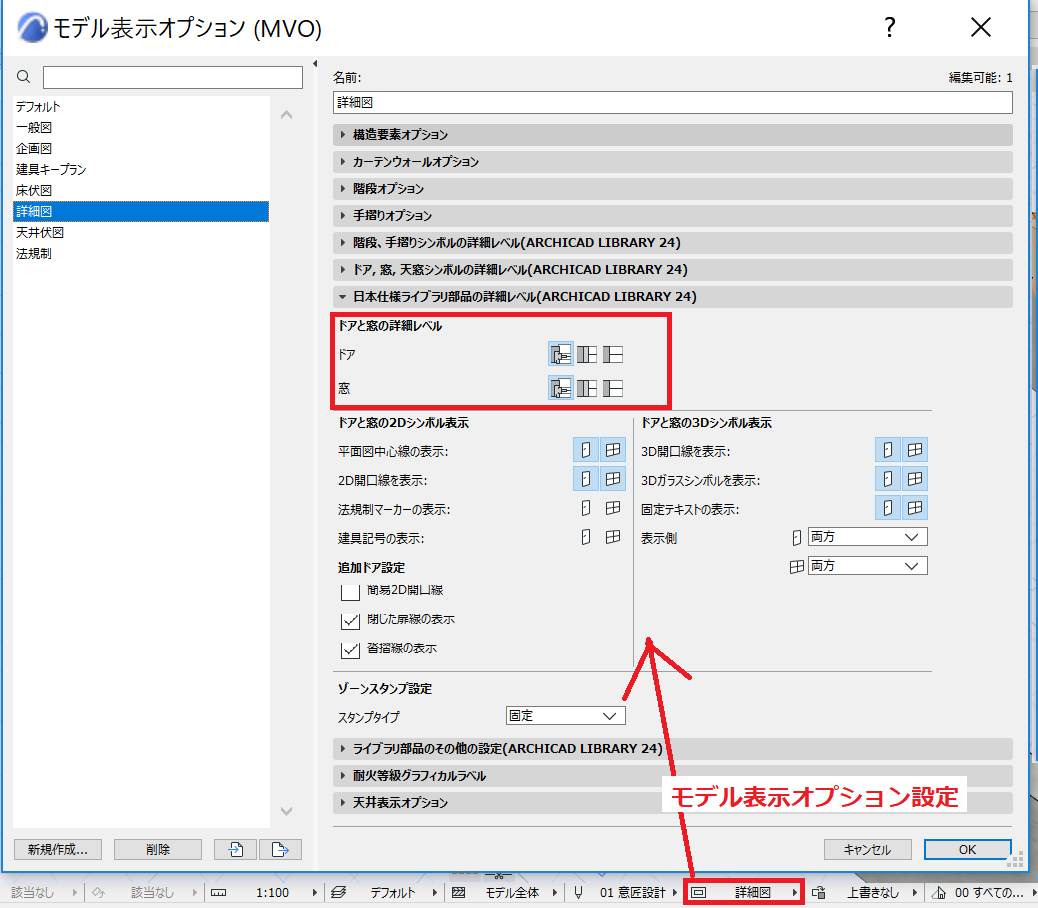

メニュバー・ドキュメント＞モデル表示＞モデル表示オプション（ＭＶＯ） で「詳細・中間・簡易」の３段階の設定ができます。
ここでの設定はプロジェクト全体の建具に影響します。（「モデル表示オプションに依存」に設定されている建具が対象）
▼日本仕様ライブラリ部品の詳細レベル＞ドアと窓の詳細レベル
設定箇所②

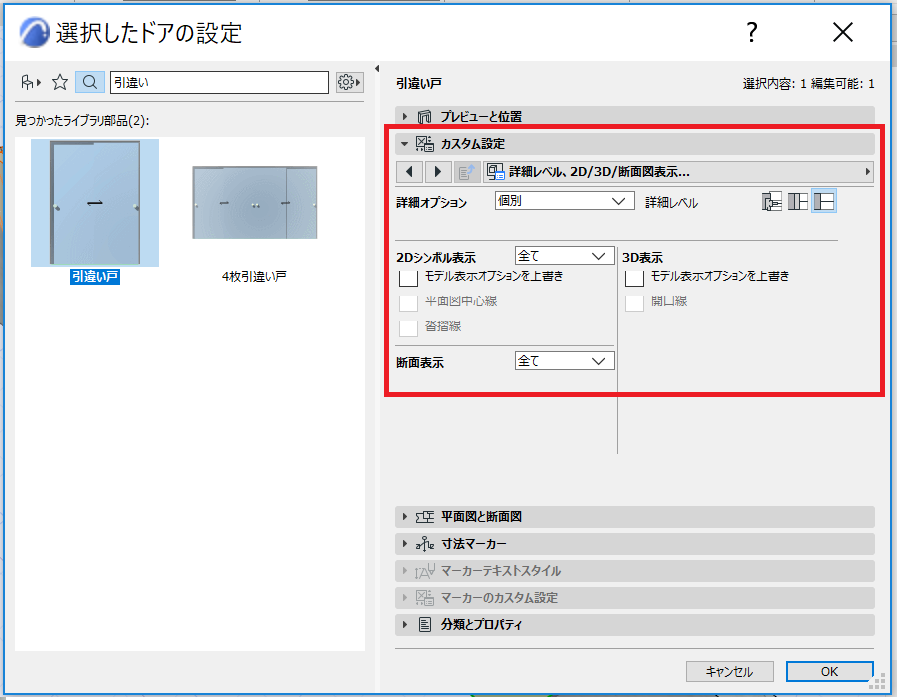

建具の詳細レベルを個別に設定したいときは、各建具から設定をおこないます。
▼建具・ドア＞カスタム設定＞詳細レベル、２D/３D/断面図表示＞詳細オプション「個別」＞詳細レベル
結果
▼３D切断されたそれぞれの表示オプションの結果です
