木造用建具ライブラリの建具の内法寸法をドア窓ラベルで表示する方法

木造用建具ライブラリ内の建具の内法寸法をドア窓ラベルで表示する場合、ドア窓ラベルでは開口寸法を表示させます。

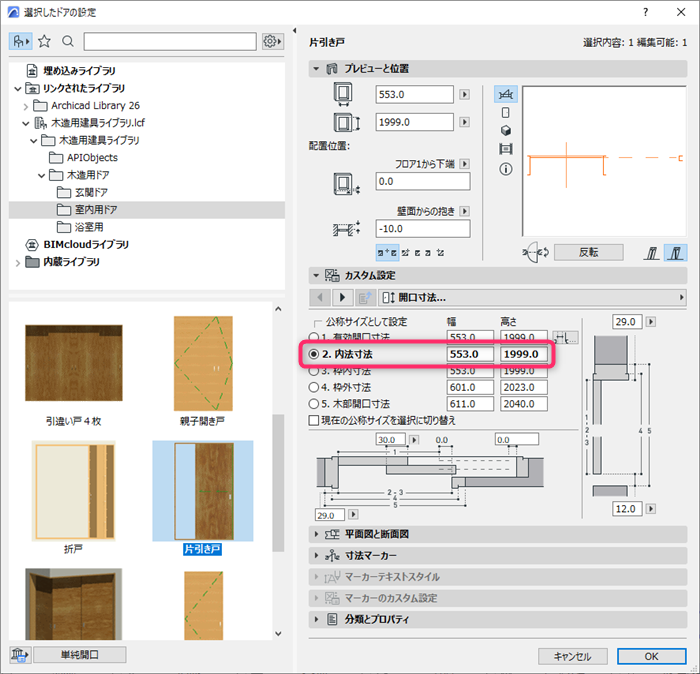

木造用建具を配置します。今回は、例として片引き戸を使用しています。こちらの開口寸法の内法寸法をドア窓ラベルで表示させます。

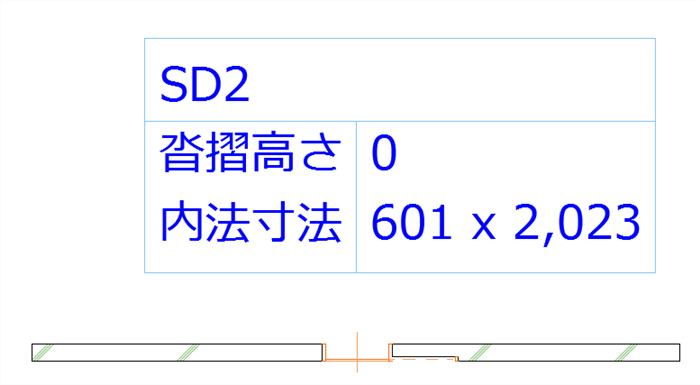

ドア窓ラベルを、初期設定のまま配置すると、下記の図のように配置されます。

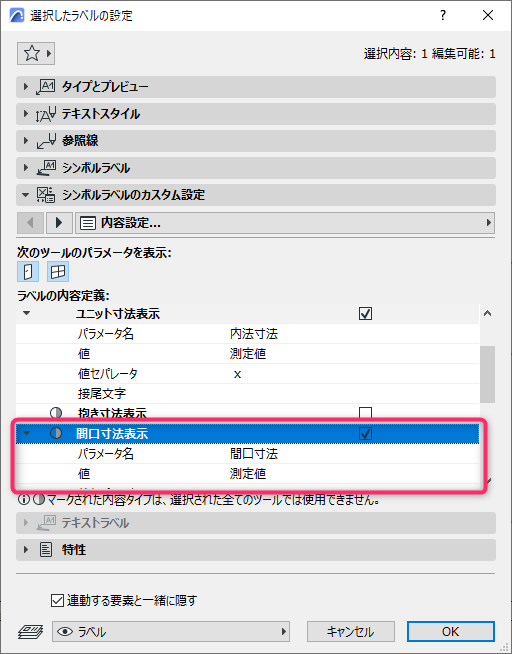

ドア窓ラベルでは、ユニット寸法が表示されるようになっており、その名称は「内法寸法」となっています。木造用建具ライブラリの建具では、開口寸法を表示させたいので、ラベルの設定から「開口寸法」を有効にして表示させます。

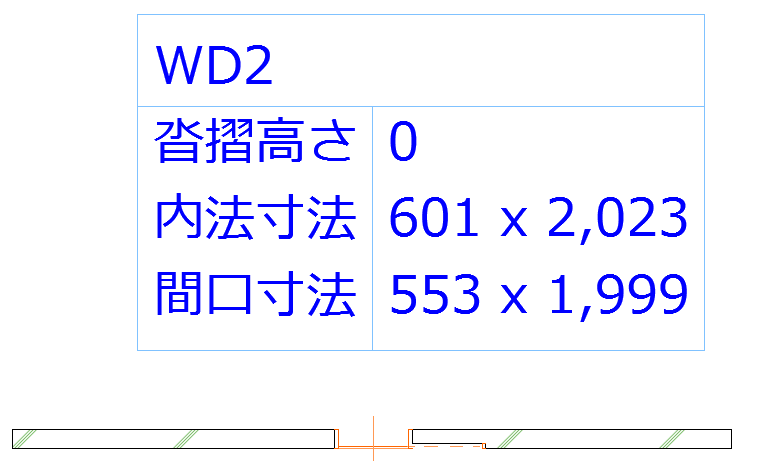

開口寸法を表示させると、下記の図のように、新しく開口寸法が表示されます。

他の項目を非表示にしたい場合はラベルの設定でチェックを外します。また、名称を変更したい場合もラベルの設定で変更できます。

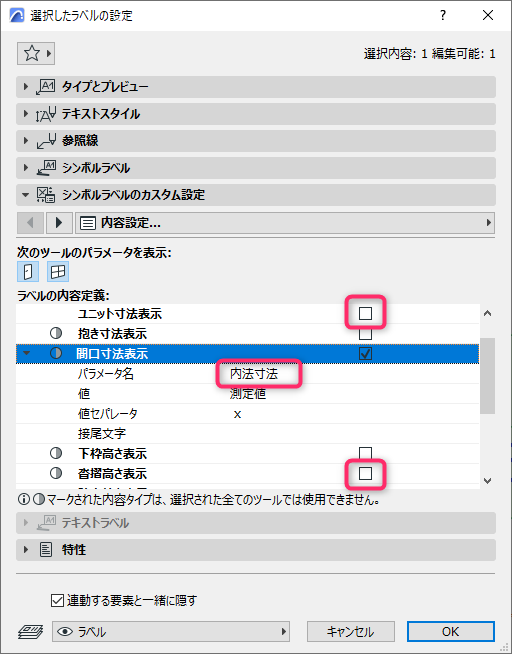

下図では、ユニット寸法、沓摺寸法を非表示にし、開口寸法のパラメータ名を、内法寸法に変更しています。

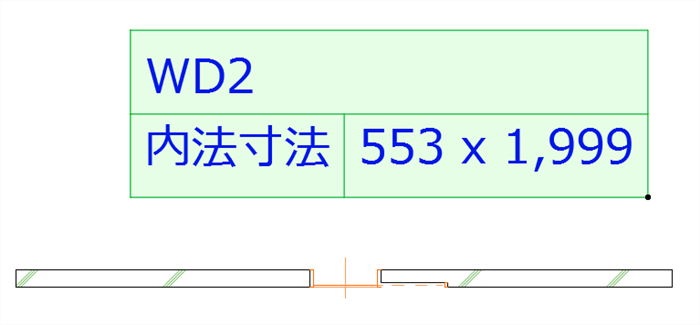

ドア窓ラベルに木造用建具ライブラリの内法寸法を表示できました。
